3 POINTS 3つのポイント
-
研究・実験の期間
だけ利用し、
終われば返却
（契約期間は月単位、
1ヶ月から設定可能です） - 購入予算が付かなくても 安価で手軽に 利用可能
-
ポンプメーカーの
サービスなので 安心性能
発売以来研究開発用途で
広くご採用いただいてきたＱポンプに
買わずに使うという新しい価値
「ポンプのサブスクサービス」誕生
MERIT サブスクのメリット
| 販売 | サブスクリプション | |
|---|---|---|
| 支払い方法 | 購入時に一括払い | 利用期間月払い |
| コスト |
初期費用が高い （イニシャル） |
初期費用が安い （ランニング） |
| 管理 |
使用しない期間も所持 （資産管理） |
必要な期間のみ利用 （経理処理） |
| ライフリサイクル | 廃棄するので環境負荷が高い | 廃棄せず返却するので環境にやさしい |
FEATURES 特長
幅広い薬液に対応
酸、アルカリ、有機溶剤など、使用する液の性質に応じて耐食性の高い接液部材質を選ぶことができます。
すぐれた定量性・応答性
0.01mL/min単位で細かく流量を設定できます。
応答性にすぐれ、運転開始、停止、流量変更の操作にすばやく追従します。

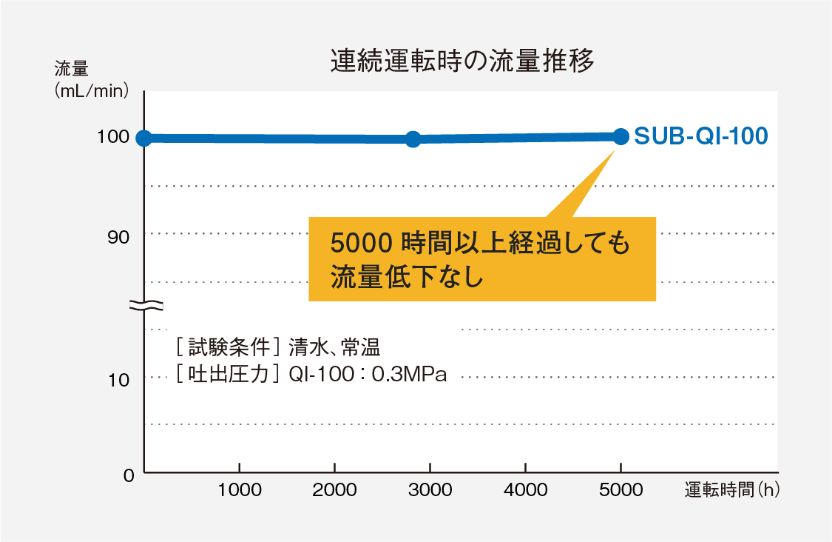

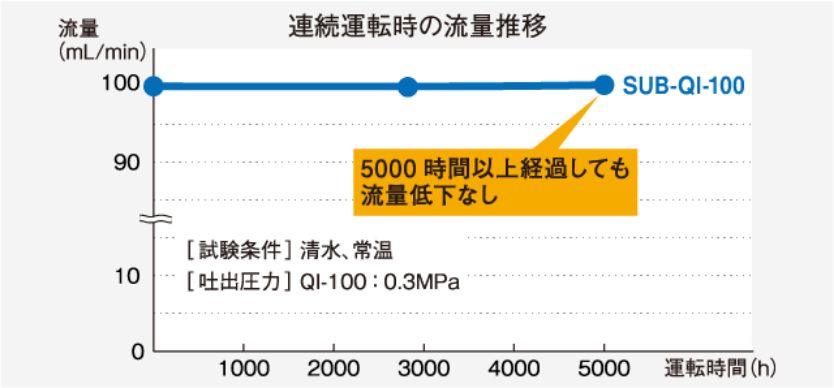

長期間変わらない送液精度
摺動部がないため、接液部にかかる負荷が小さく、長期間の使用でも部品の摩耗や流量低下がありません。
部品寿命が長く、ランニングコストが低廉です。
脈動のない連続一定流
独自の送液機構（特許取得）により、ダイヤフラムポンプながら脈動のない連続一定流を実現しています。

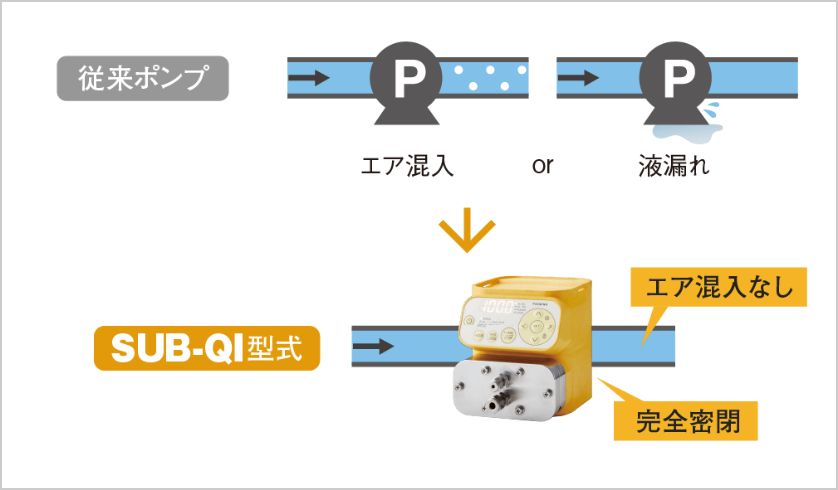

液を漏らさず、変質させない
摺動部を持たないため、局所的な圧力変化や摩擦熱で液を変質させたり、凝固させたりすることがありません。
完全密閉構造のため、液漏れや外気接触の心配がありません。
禁水性物質※2など、空気に触れると変質するようなデリケートな液も、液性を保って移送できます。
※2）条件があります。詳しくはお問い合わせください。

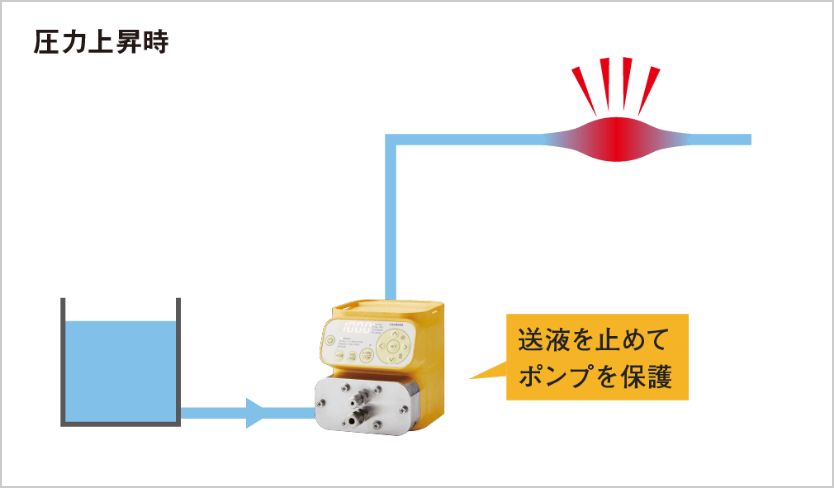

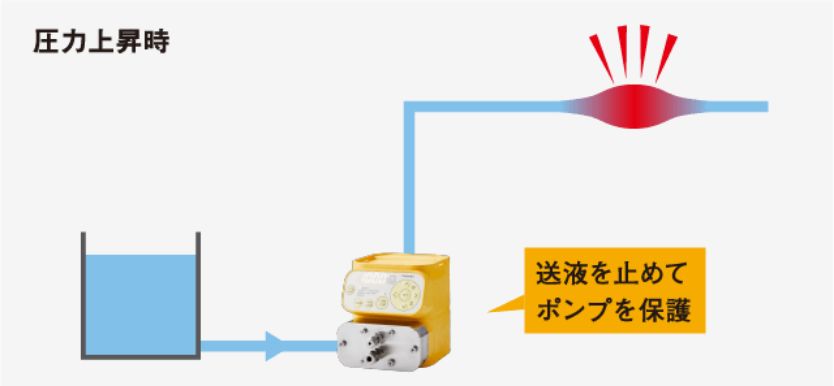

配管閉塞・空運転でも壊れない
バルブの開け忘れや詰まり等による閉塞運転時でも、ポンプに負荷がかからないため、故障の心配はありません。
摺動部がないため、空運転状態になっても、カジリや焼きつき、摩耗、破損などの心配はありません。

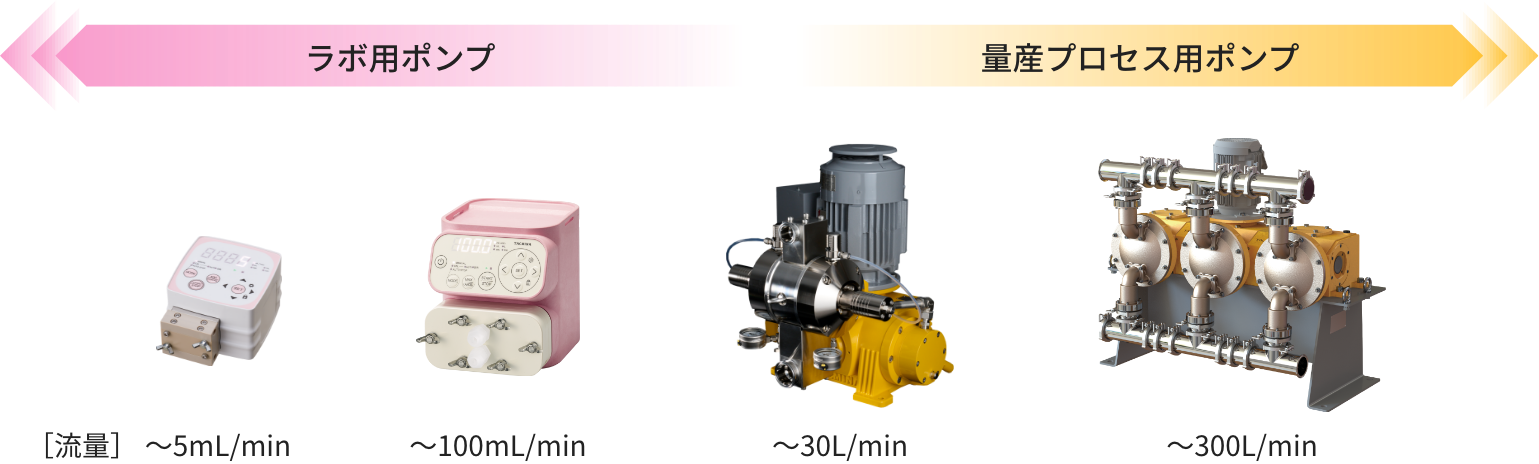

スケールアップが容易
同じ送液方式で大容量・高圧・高粘度・スラリー移送・防爆仕様等に対応できる『スムーズフローポンプ』のラインアップが揃っています。
研究・開発と実生産ラインで同方式のポンプを使えるので、商業化にかかる時間を短縮できます。

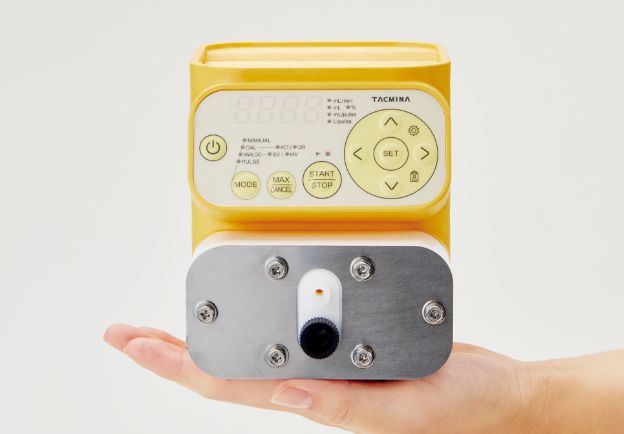

SPECIFICATION ポンプ仕様
ポンプ型式 SUB-QI
| 機 種 | 100 | 60 | 30 | 10 | |||
|---|---|---|---|---|---|---|---|
| 本体サイズ（参考） | mm | W110×D173×H129 | |||||
| 最大流量※1 | mL/min | 100 | 60 | 30 | 10 | ||
| 流量制御範囲 | mL/min | 0.1～最大流量まで | |||||
| 最高吐出圧力 | Mpa | 0.3 | 0.6 | 1.0 | 2.0 | ||
| 接液部名称 | TT | 6T | TT | 6T | 6T | 6T | |
| 周囲温度※2 | ℃ | 0～40 | |||||
| 移送液温度 | ℃ | TT 0～40（凍結なきこと） | |||||
| 6T 条件により 0～60（凍結なきこと）※3 | |||||||
| 移送液粘度※4 | mPa･s | 200以下 | 100以下 | ||||
| 耐環境性 | IEC規格6：IP65相当（防塵・防水） | ||||||
| 電源 |  100V専用 プラグ付き（ケーブル2m） |
||||||
- ※1）条件：清水、室温。
- ※2）輸送・保管時は－10℃～50℃。
- ※3）詳しくはお問い合わせください。
- ※4）詳しくはお問い合わせください。

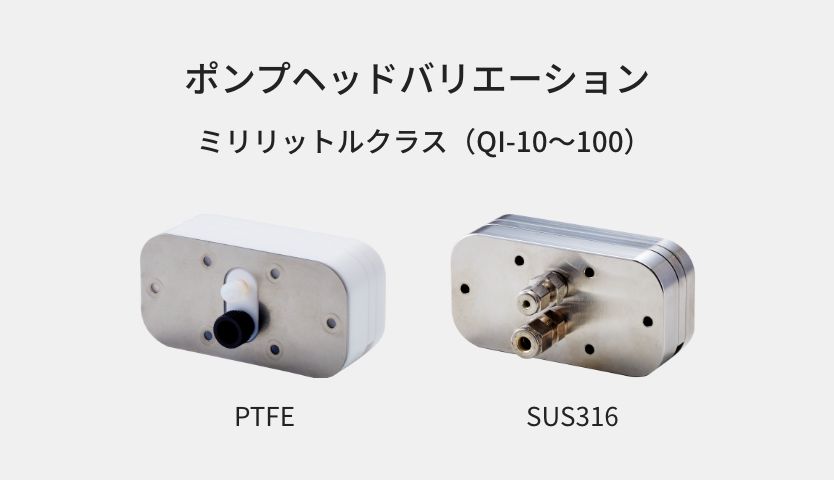

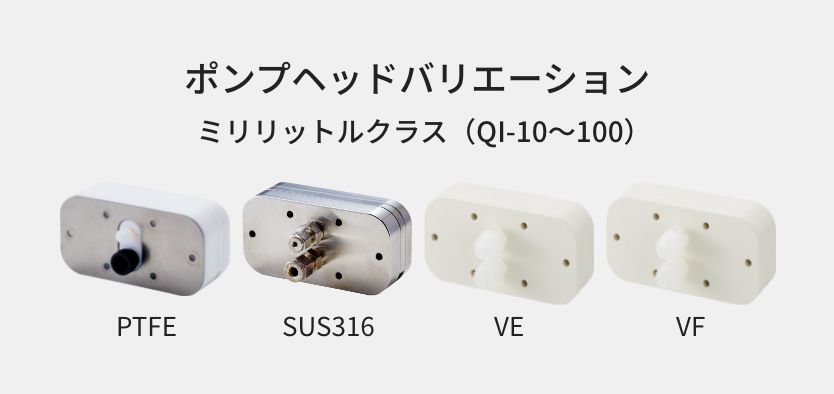

| 接液部名称 | TT | 6T |
|---|---|---|
| 形 状 |  |
 |
| ポンプヘッド | PTFE | SUS316 |
| ダイヤフラム | PTFE/CR | PTFE/CR |
| シート弁・パッキン | 特殊フッ素ゴム （パーフロ） |
特殊フッ素ゴム （パーフロ） |
| 継 手 | PTFE | SUS316 |
| 接続口径 チューブ径※ （チューブ継手ねじ径） |
吐出1/8×吸込1/4 | |
| 吐出1/4-28UNF 吸込1/2-20UNF |
吐出G1/8 吸込G1/8 |
|
- ※チューブは付属しません。
入出力信号仕様
| 信 号 | 仕 様 | |
|---|---|---|
| アナログ | 入力 |
1ポート DC4-20mA 入力抵抗：約110Ω |
| デジタル | 入力 |
2ポート 無電圧接点 オープンコレクタ※1 最大パルス数：6000pulse/min 最小パルス幅：5ｍsec（ON時間） 以下から選択して割り付け： パルス入力、停止／運転入力、レベル入力、MAX運転入力 |
| 入力 |
2ポート DC25V 10mA 以下から選択して割り付け： 単位パルス出力、警報出力、動作出力 |
|
- ※1）オープンコレクタの残留電圧は1V以下となるようにしてください。
- ＊デジタル信号はシンクロジック（NPN）です。
制御機能
手動運転
0.1mL/min または 0.01mL/min 単位で設定可能

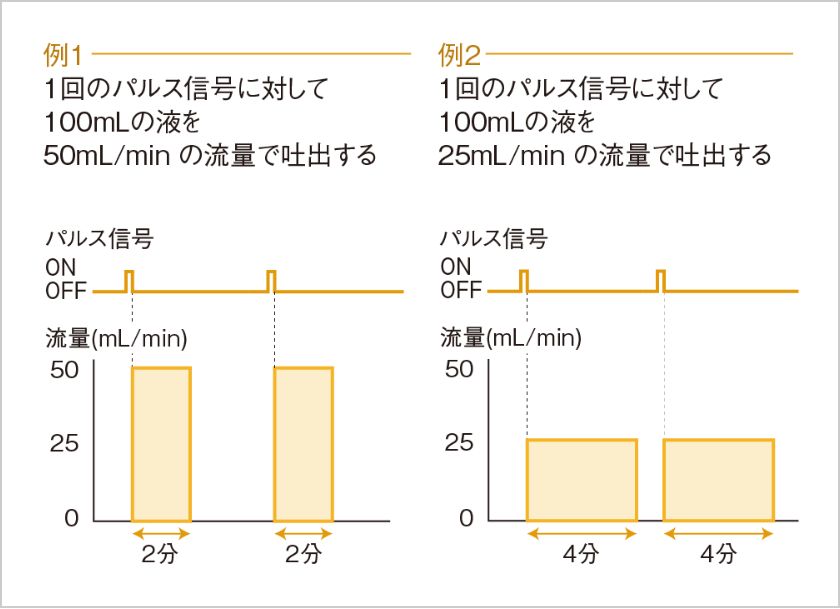

パルス入力比例運転
外部からのパルス信号入力によって自動的にポンプを運転できます。

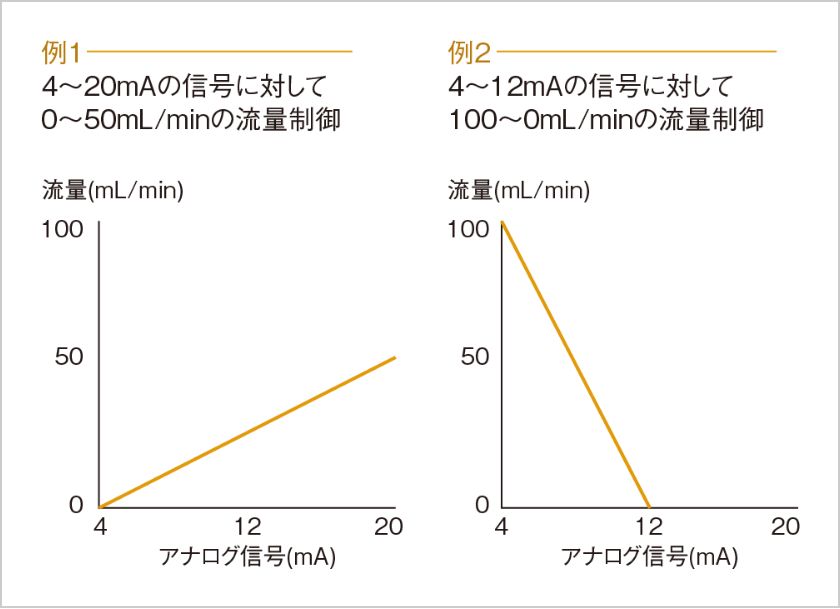

アナログ入力比例運転
外部からのアナログ信号入力（DC4-20mA）に比例して流量を自動的に変化させることができます。
PRICE サブスク価格
| 同等品販売価格※ | 新サービススタート【サブスク価格】 | ||||
|---|---|---|---|---|---|
| （メーカー希望価格） | 1〜2か月 | 3～5か月 | 6～11か月 | 12か月 | |
|
SUB-QI-100-6T-P-S SUB-OI-100-TT-P-S |
318,000～328,000円 | 80,000円/月 | 40,000円/月 | 30,000円/月 | 20,000円/月 |
|
SUB-QI-10-6T-P-S SUB-QI-30-6T-P-S SUB-OI-60-6T-P-S SUB-OI-60-TT-P-S |
531,000～748,000円 | 120,000円/月 | 60,000円/月 | 45,000円/月 | 30,000円/月 |
- ※製品ご購入の際はこちらからお問い合わせください。
